Sunpak PZ5000AF

[Impulsite]

Спасибо, очень хорошие фотографии. Думаю, схему восстановить, особенно в части поджига, можно будет.

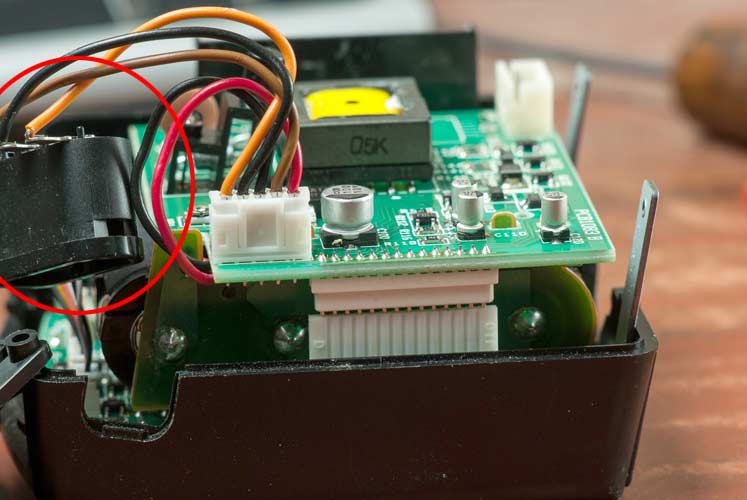

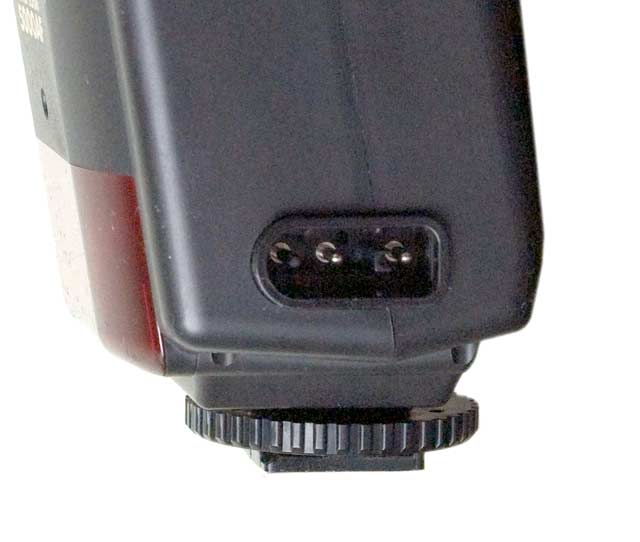

Хотелось бы пару видов разъёма, с передней и задней сторон:

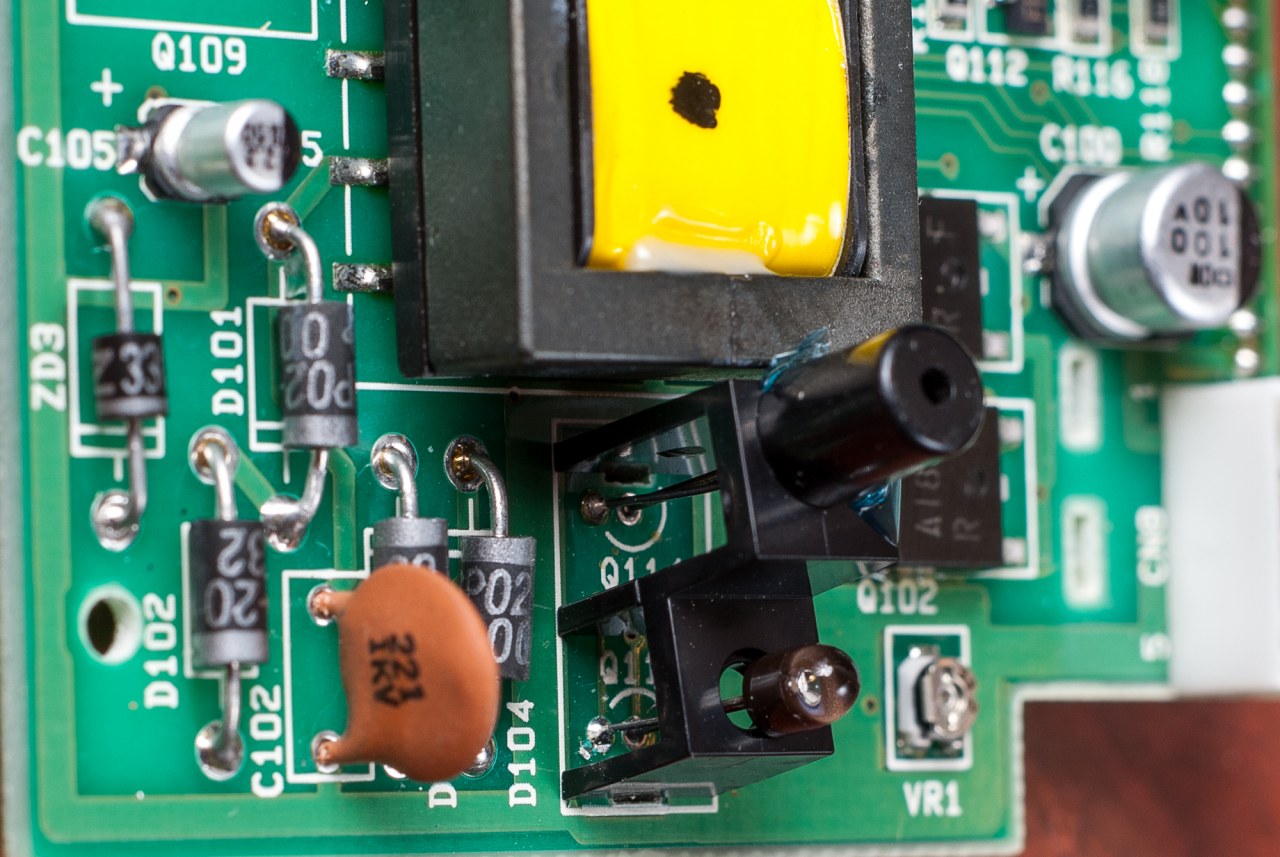

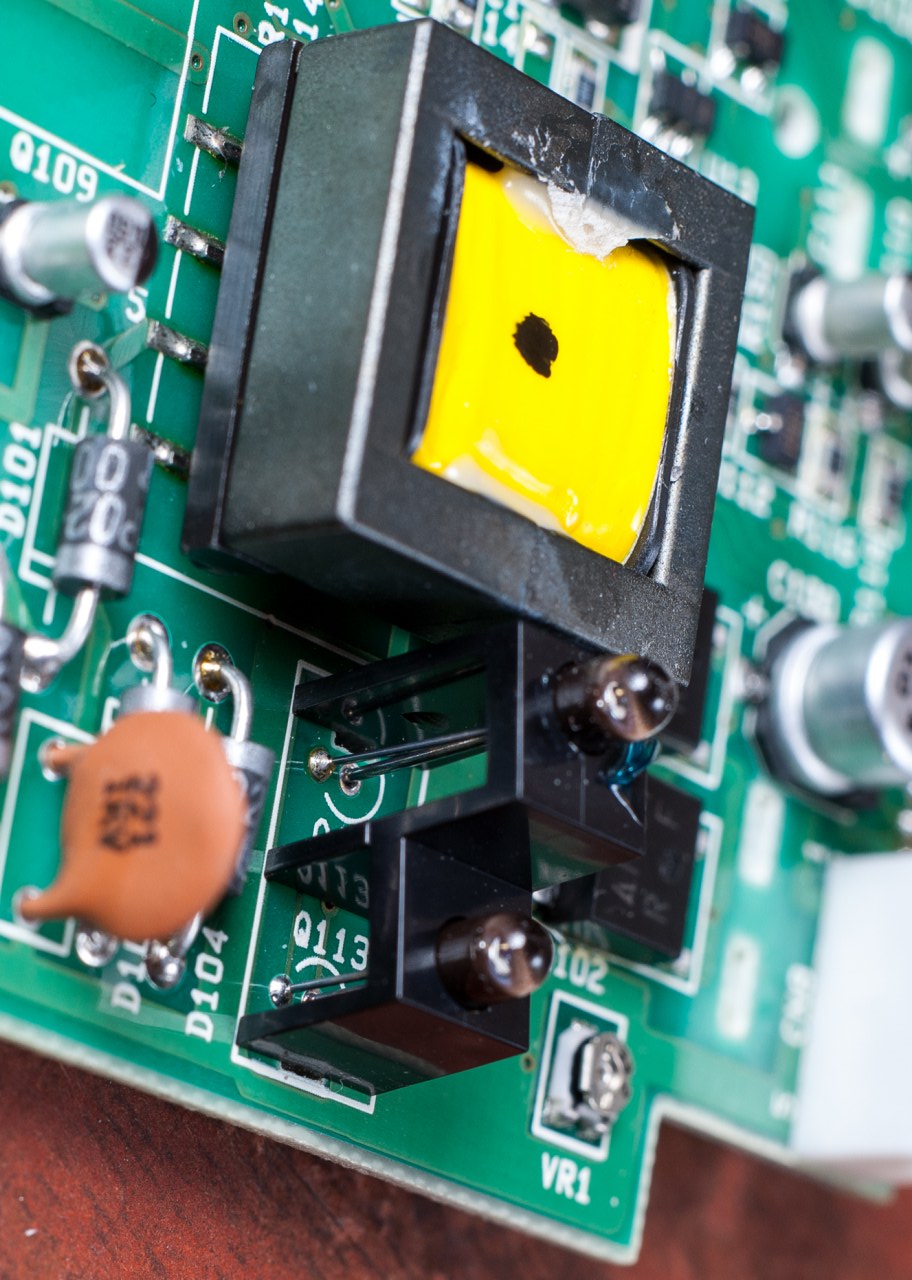

Также хочется подробнее увидеть прожектор (Autofocus Infrared Flash) и, видимо, датчик обратной связи (Auto Sensor):

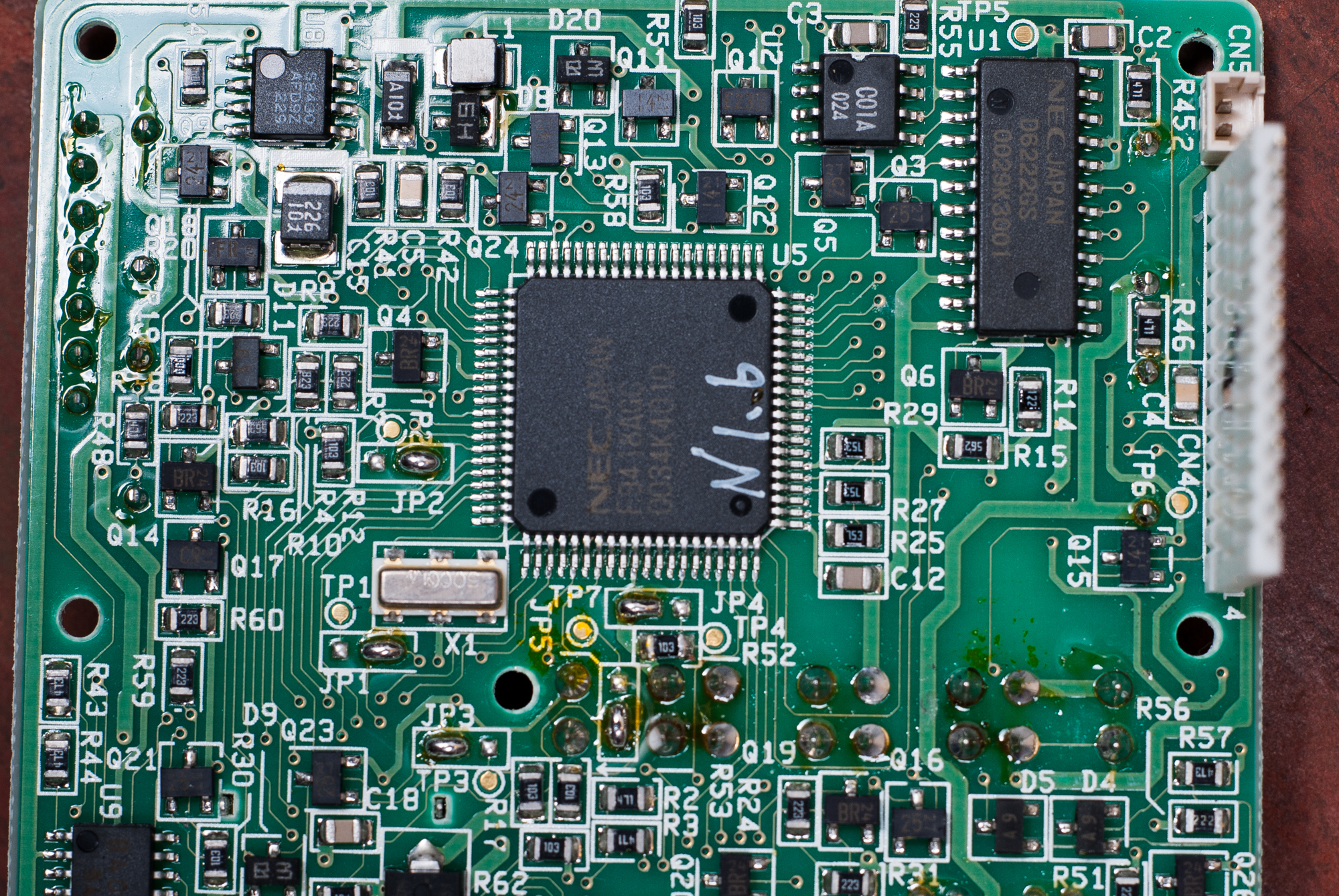

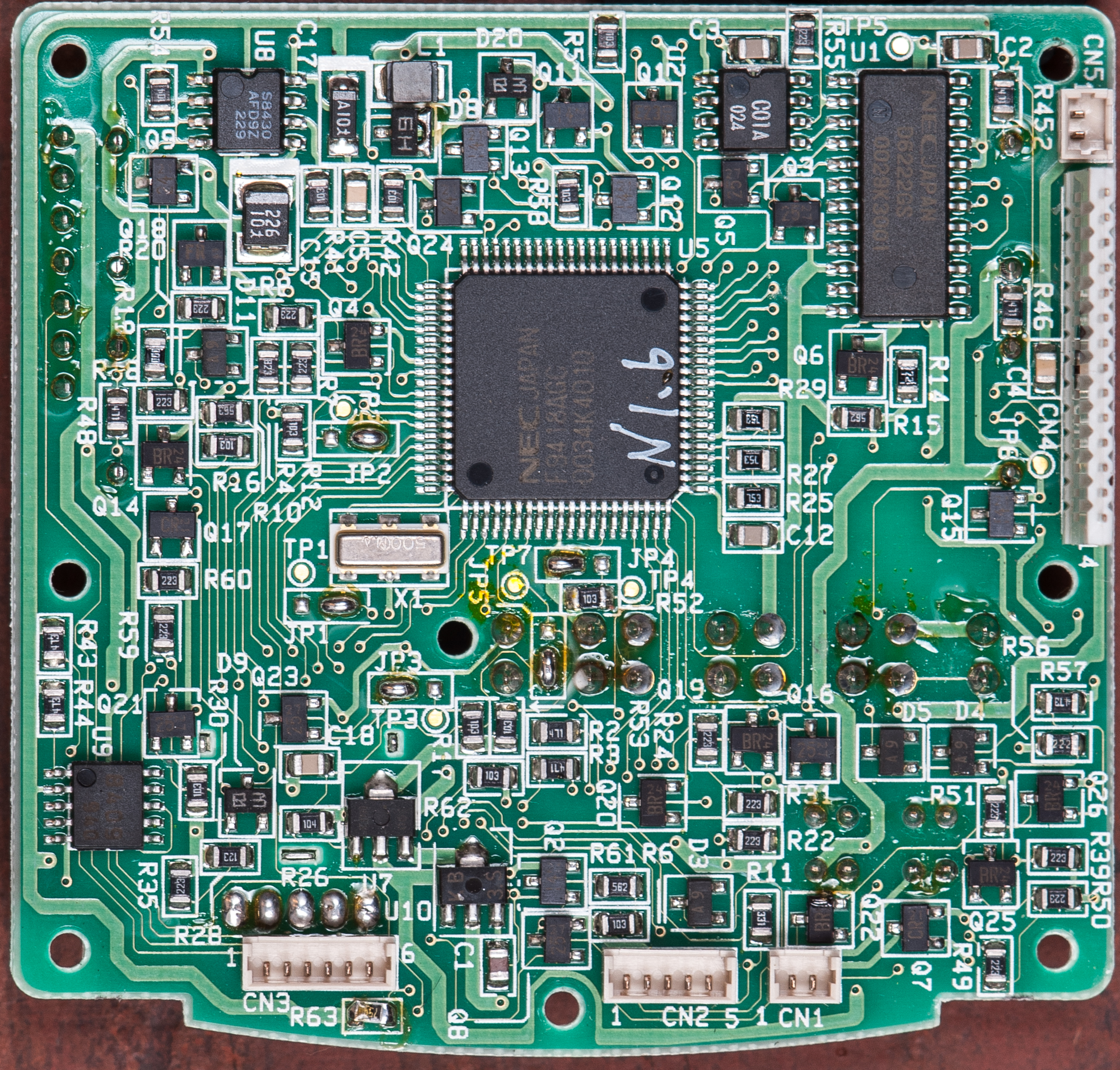

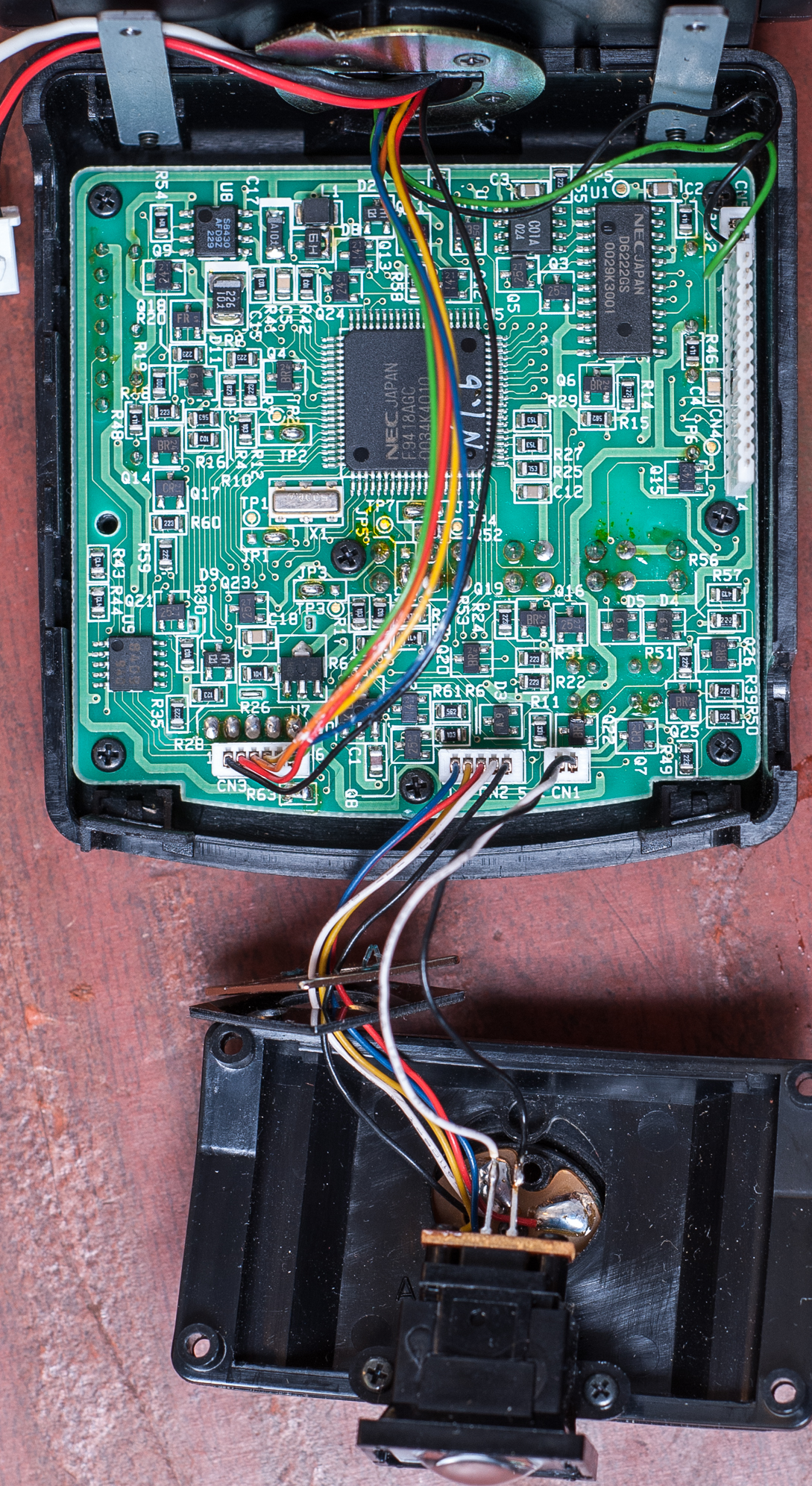

И, если возможно, вид главной платы, прямо в корпусе, только удалив батарейный отсек.

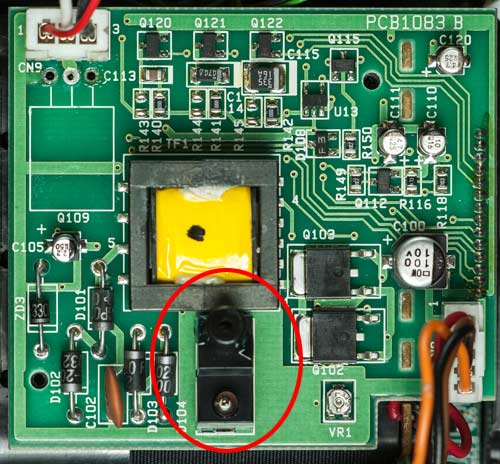

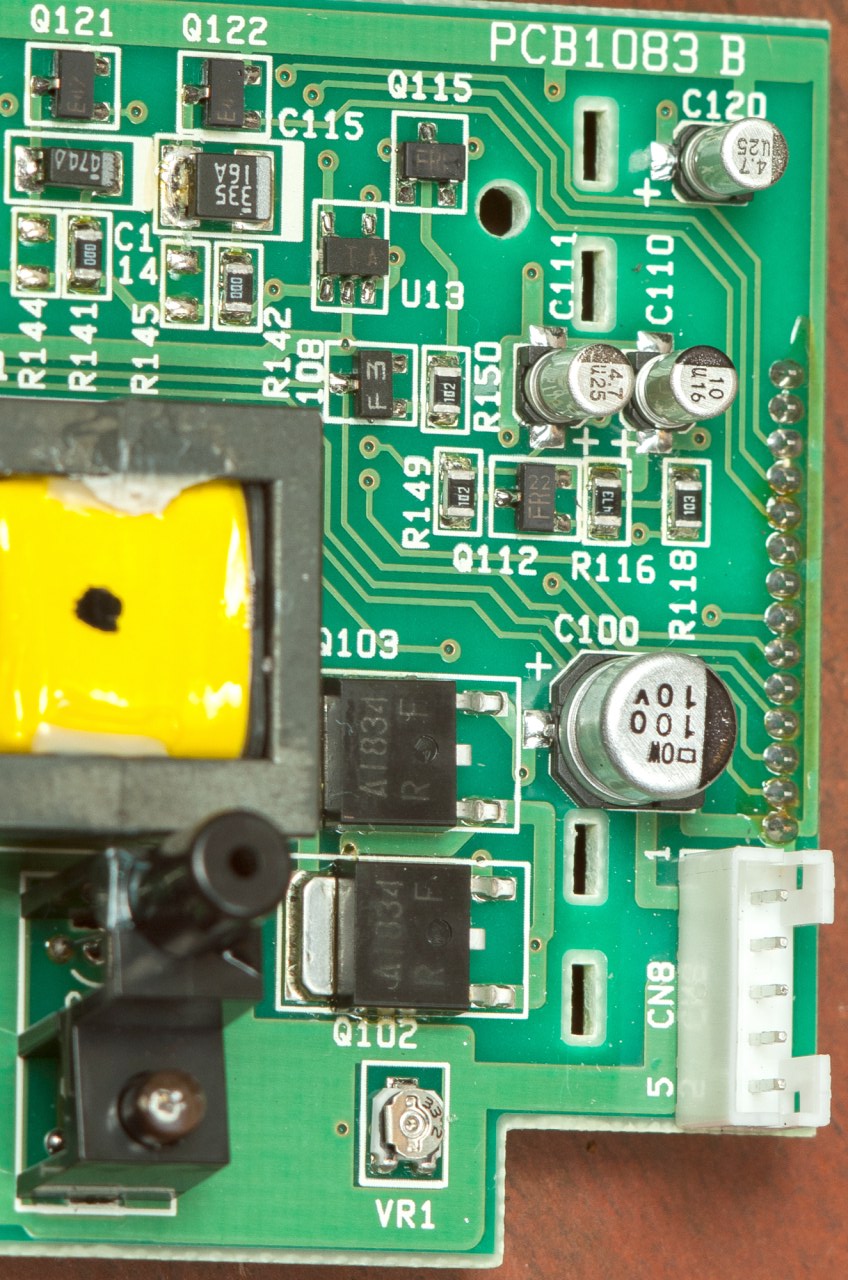

И насчет IGBT-транзистора. Думаю, можно воспользоваться опытом "вживления" IRG4PC50. Имеются ли у Вас такие в продаже и сколько стоят? На обратной стороне силовой платы виден стабилитрон ZD2 - который, по предварительному предположению, и задает напряжение на драйвере и затворе IGBT-транзистора Q109 (CT40KM)

И сообщите, пожалуйста, размеры основного конденсатора, который 1300 мкФ 350 В.

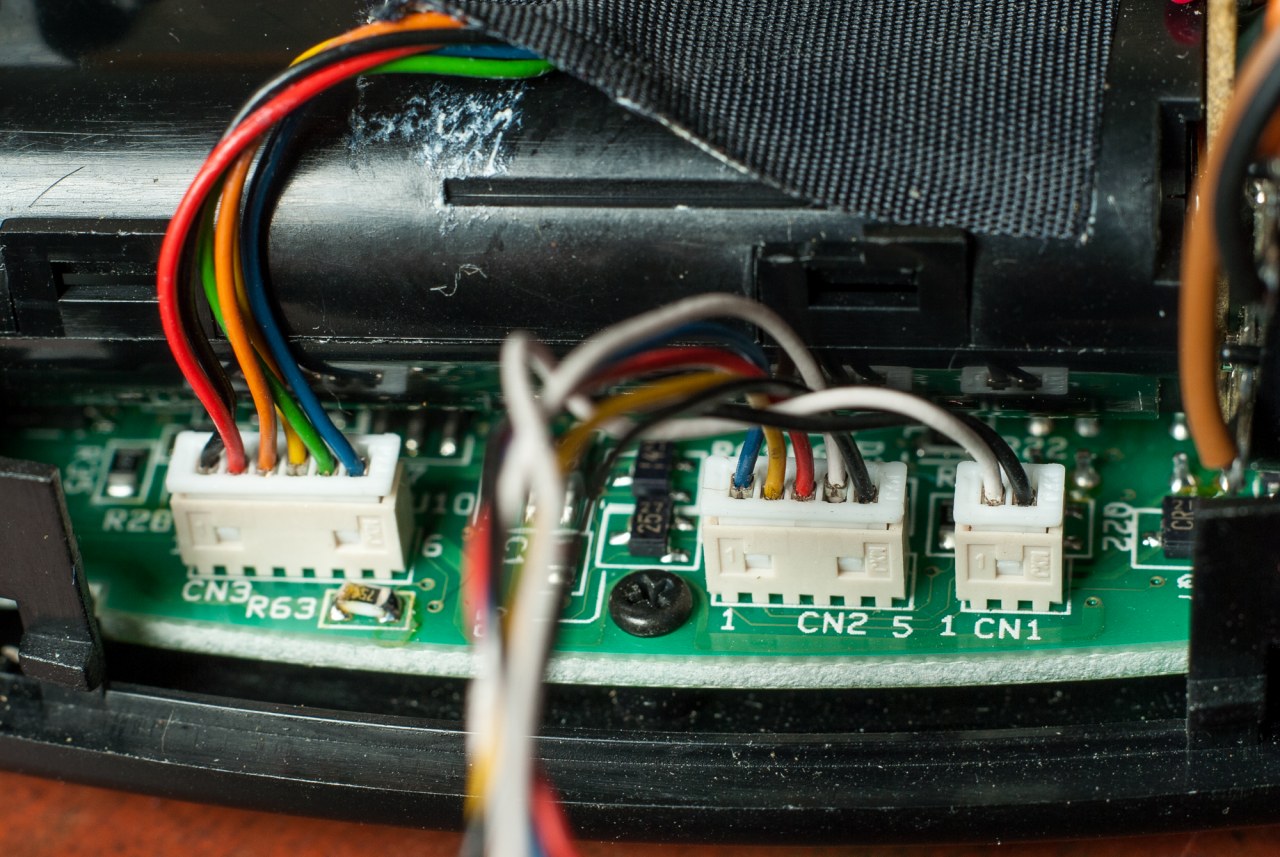

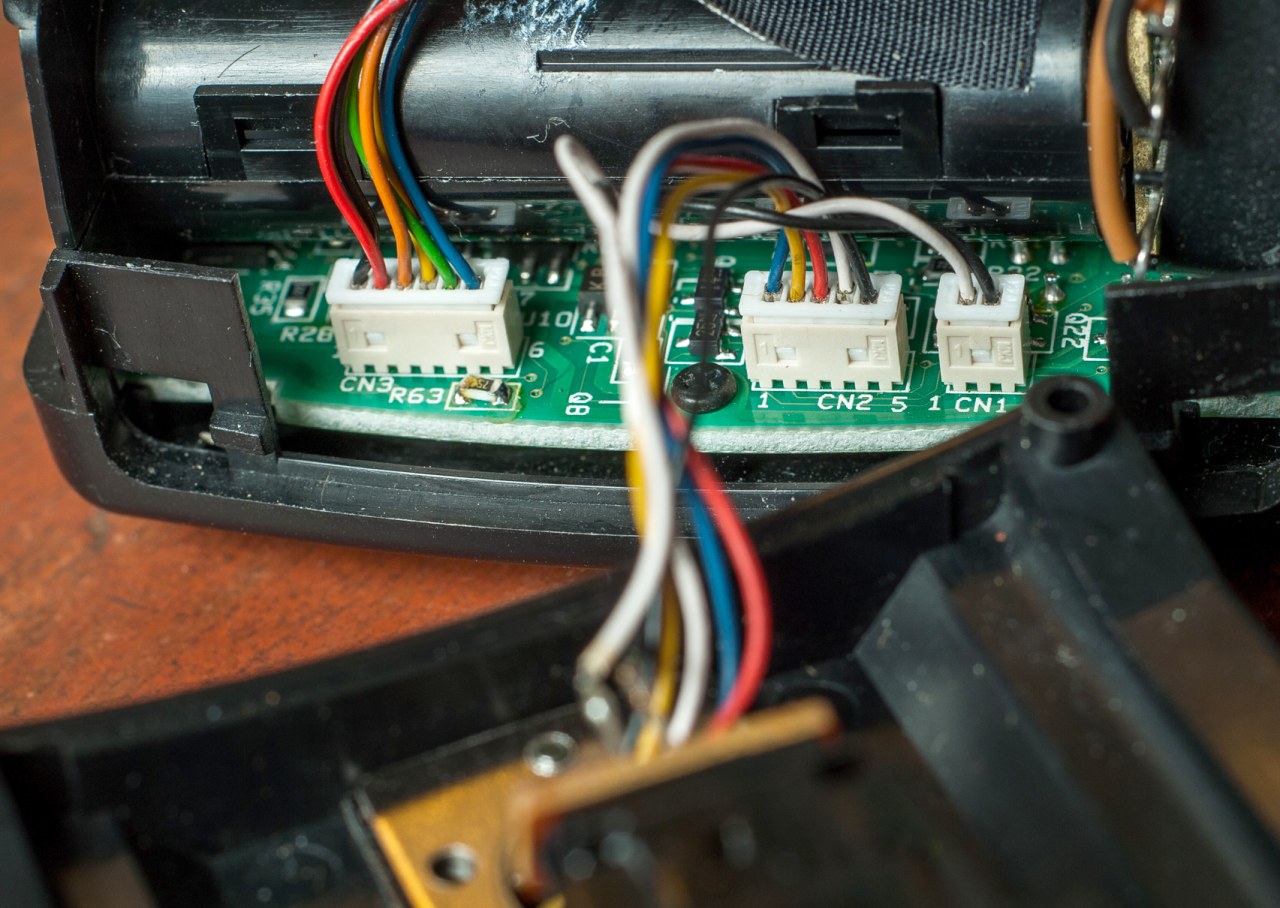

Еще довольно часто возникает вопрос оторванных проводов, когда отламывается нога вспышки. Надо бы отобразить плату в ноге (если есть), распайку проводов, и как нога соединяется с остальной частью.

[Utif]

Понятно. Увы, я вспышку собрал и положил на полку до лучших времён. Т.е., пока новый транзистор не прикуплю. Хотя, если голову не разбирать(намаялся я её обратно собирать), а конденсатор на 1300мкф в голове как раз, то остальное разберу повторно. Это не сложно. Постараюсь завтра же, и , конечно, фото выложу.

[Impulsite]

Разбирать головку полностью, думаю, больше не потребуется; разве только ту часть, где лампа (когда потребуется заменить лампу, измерьте её габариты). И обратите внимание, есть ли какие метки на линзе Френеля, предупреждающие её неверную установку. Или она совершенно симметричная?
А для замены транзистора и для досъемки достаточно открыть нижнюю часть.

[Utif]

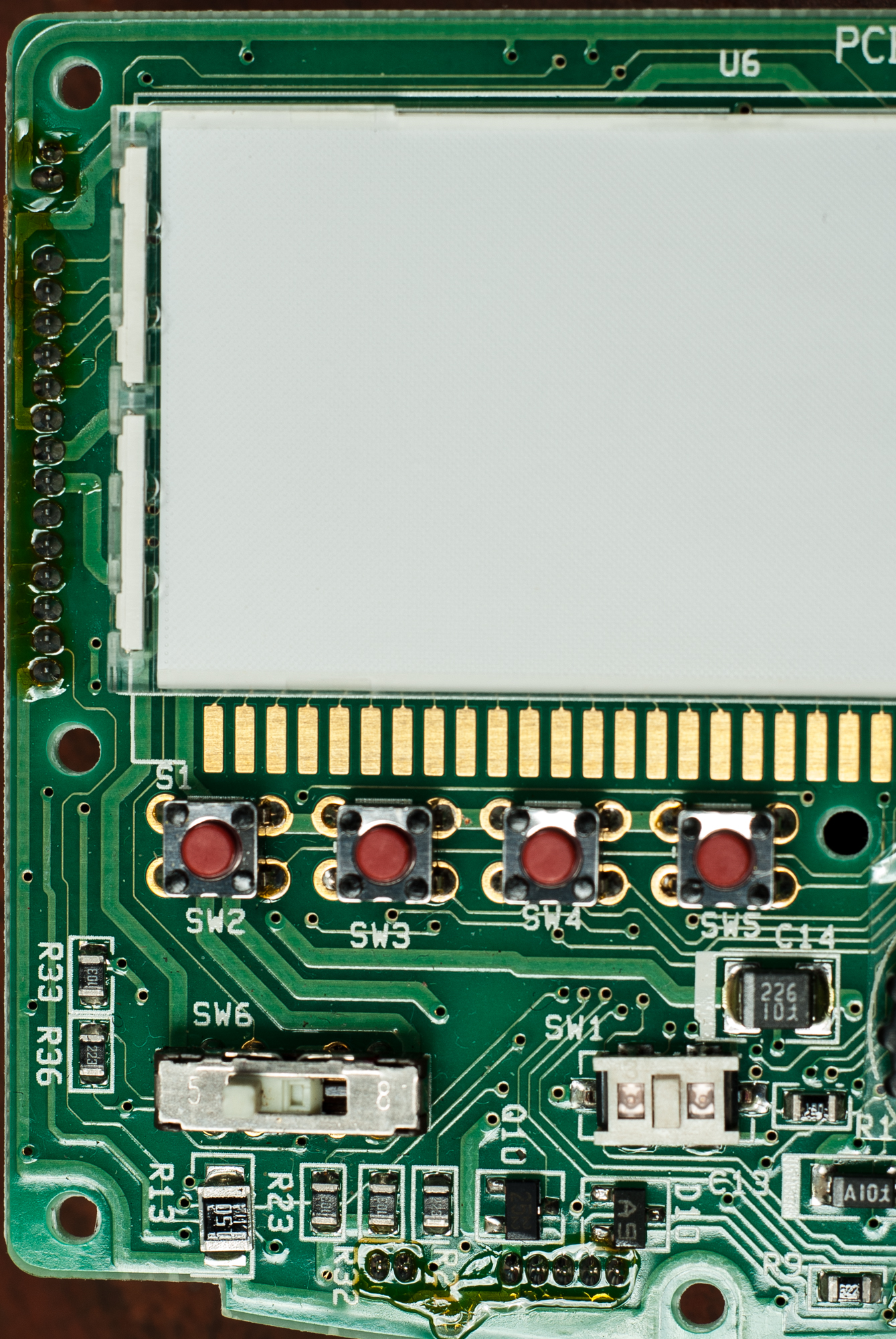

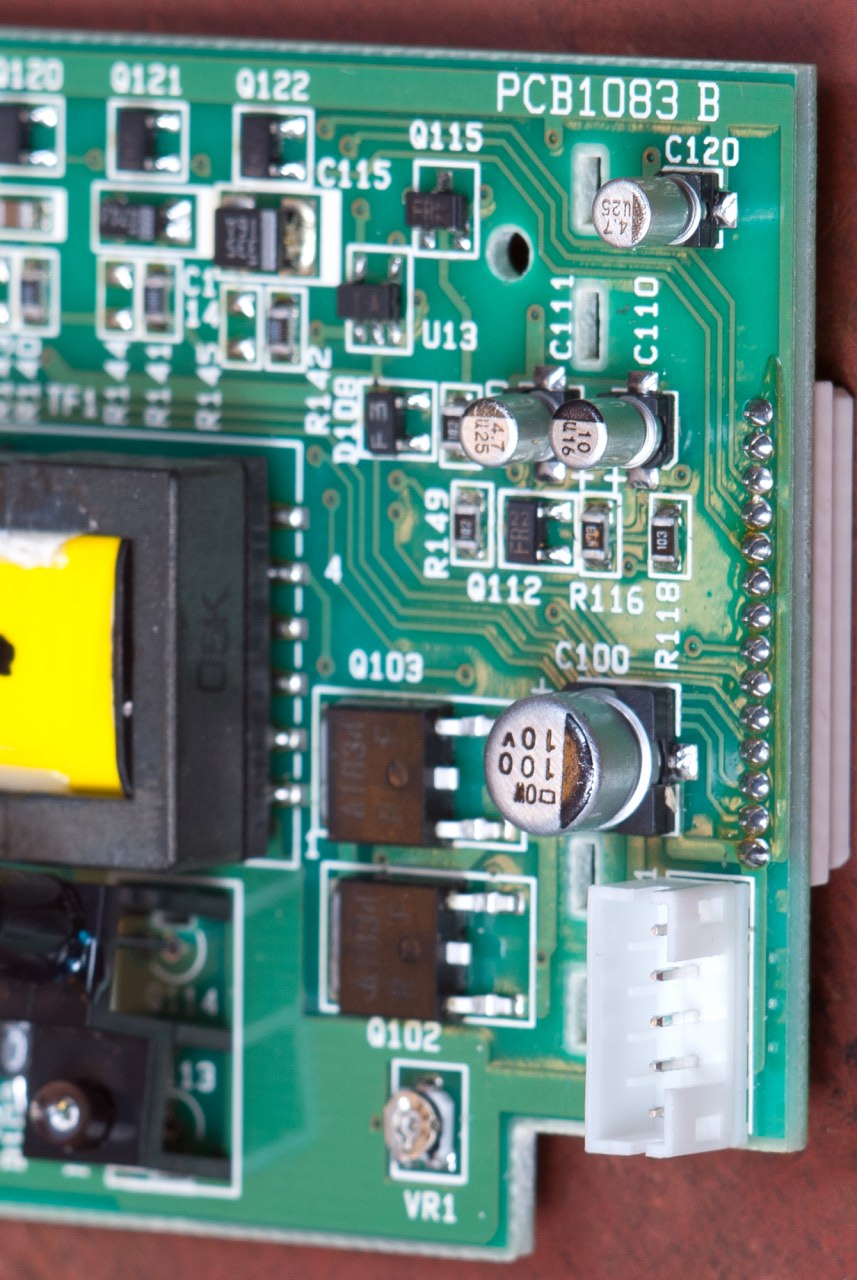

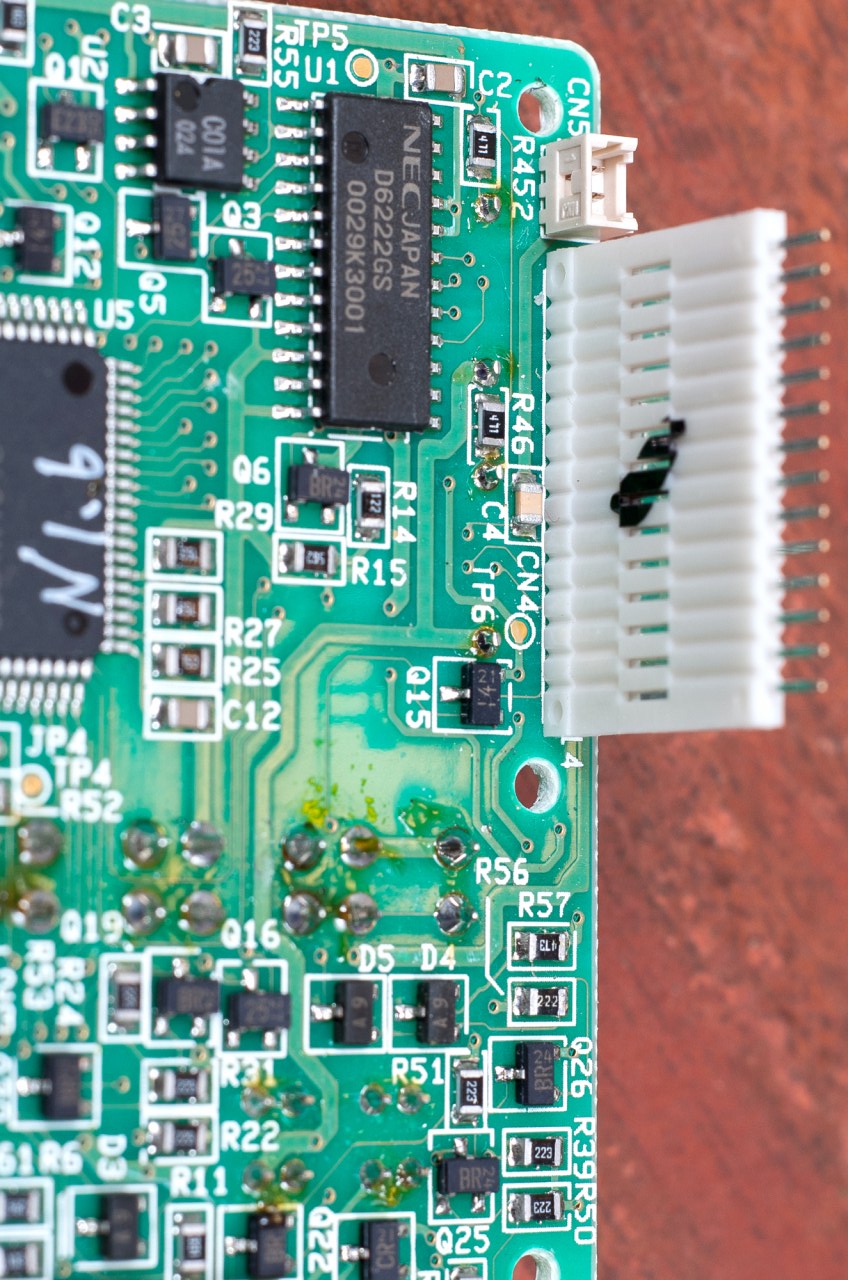

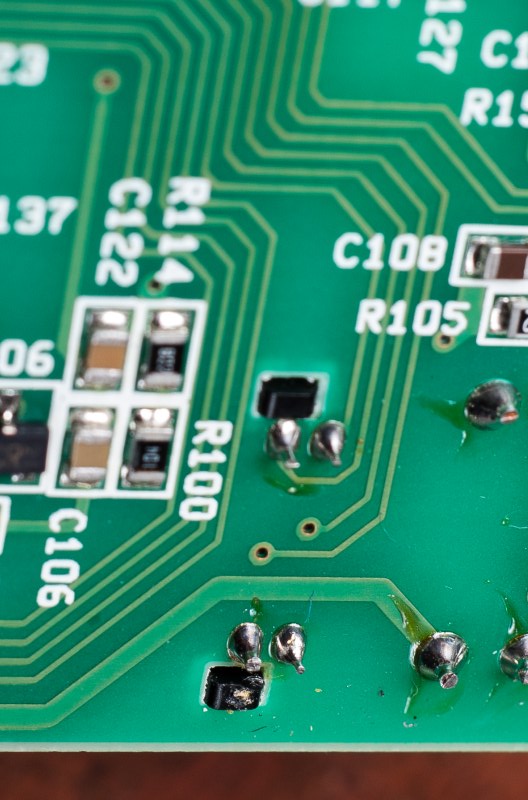

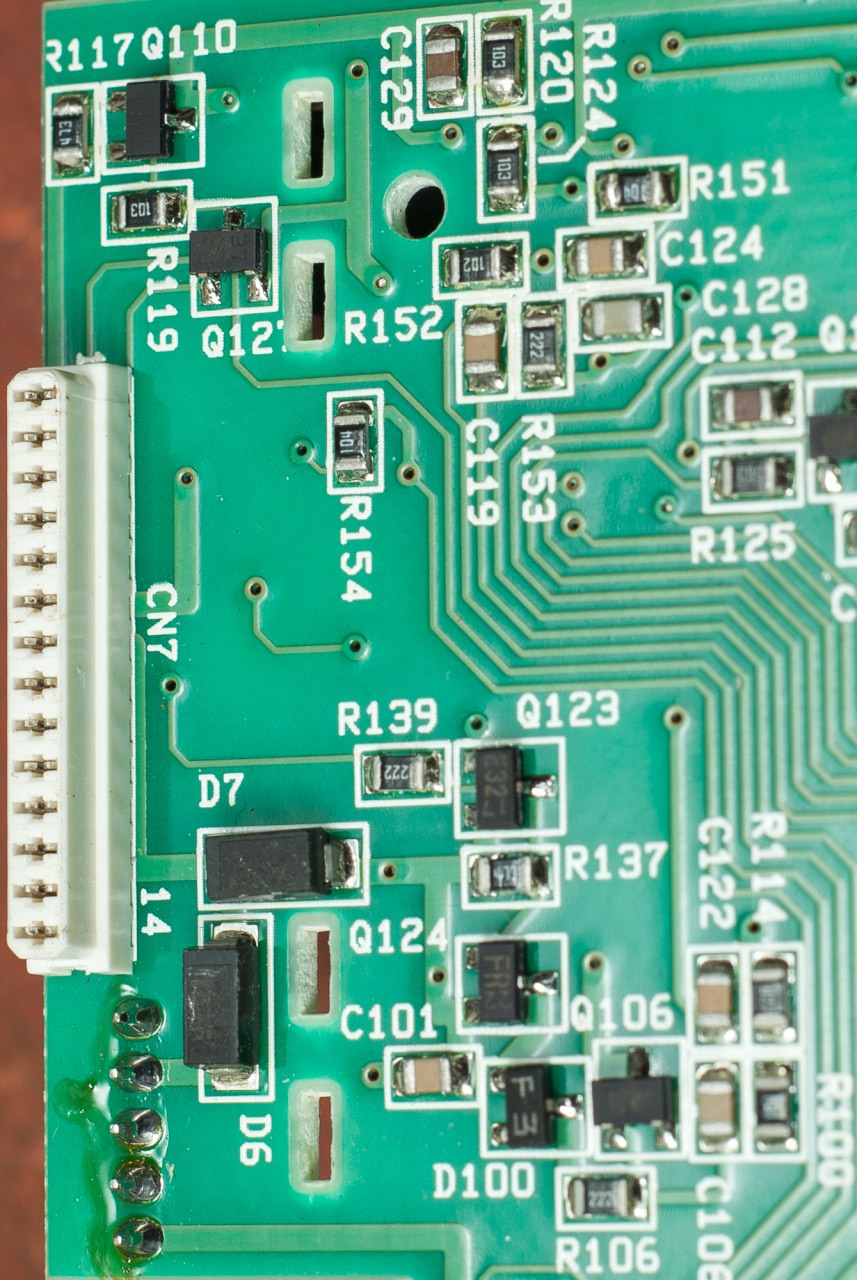

Вот наснимал платы со всех сторон. Вроде видны все проводники. конденсатор где-то 6 сантиметров в высоту и 3,5 в диаметре. На линзе Френеля меток не увидел, разве что она входит в паз на головке. Лампа похожа на ту, что в SB-600. Прожектор подсветки AF сфоткал, не снимая крепёж. Он как-то не очень снимается, решил особо не давить, чтобы не сломать. Пожалуй всё, осталось купить транзистор

[Impulsite]

Замечательные фотографии! Уверен, что если кому-то потребуется восстанавливать такую вспышку, то на ваших фотографиях найдется ответ.

[simple]

Взгляните на схему Canon 550EX и убедитесь.

Это не схема Canon 550EX, а что-то другое.

[Impulsite]

И вправду, не Canon 550EX. Спасибо. Это, как оказалось, часть схемы Canon ST-E2. Исправлю свою ошибку.
Но, касательно обсуждения вопроса с перемычкой это сути не меняет: нельзя ставить перемычки, не зная устройства вспышки, в частности, Sunpak PZ5000AF, не зная к чему это может привести в неподходящем случае.
