Спасибо, разобрался со схемой.
И, на мой взгляд, проблема в том, что для данного стабилитрона D2 1N4744 (15 В при токе стабилизации 17 мА) слишком большая величина резистора R1 150 k. Даже при питании от 220 В этот стабилитрон работал почти на минимальном токе стабилизации, на нижнем пределе стабилизированного напряжения. А при понижении напряжения питания и, особенно, при просадке напряжения на выходе автотрансформатора (недостаточно мощном для вспышки в 1500 Дж) напряжение стабилитрона становится меньше 10 В, что приводит к неполному открытию IGBT и его перегреву зарядным током.
Точнее можно сказать, проследив осциллографом напряжение на затворе VT1, т.е. на конденсаторе C2.
В норме сопротивление резистора должно было быть примерно 18 кОм (а для напряжения сети 110В: 155 В/0,017 А= 9 кОм ).
Рекомендации:
- заменить R1 резистором 27...32 кОм 5 Ватт, что обеспечит ток стабилизации около 10 мА при напряжении питания 220 В.
- заменить стабилитрон на другой, с меньшим током стабилизации, примерно 5-10 мА, например, из серии BZX55 на напряжение 16-20 В.
- уменьшить величину C1 до 4,7...10 мкФ 50 В, чтобы ускорить заряд этой ёмкости.
- с вспышкой 1500 Дж использовать трансформатор 110-220В мощностью не менее 1-2 килоВатта.
- для защиты схемы от высоковольтных импульсов электросети добавить в схему варистор на переменное напряжение V
RMS 275 В вместе с предохранителем на 10 Ампер.
И я бы резистор R5 уменьшил в 10 раз, до 680 Ом. Это безопасно для оптрона (ток коллектора будет не больше 20-30 мА), но должно увеличить скорость заряда ёмкости затвора, т.е. напряжение на затворе будет быстрее возрастать.

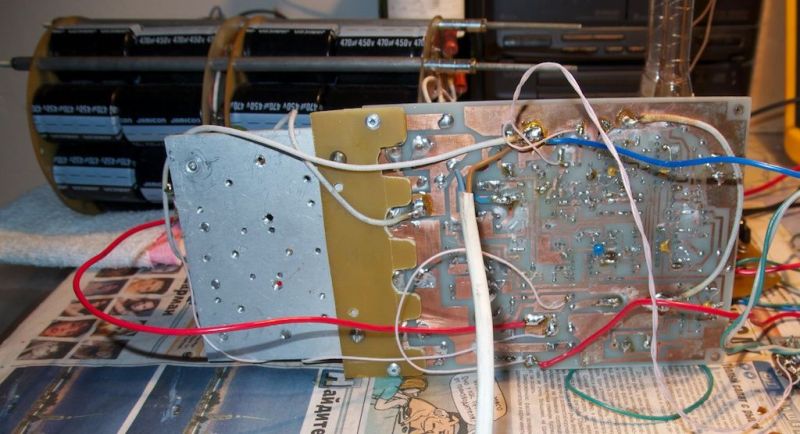

, пока последний рабочий транзистор не остался. Увеличу ток стабилизации по Вашей рекомендации.
