Falcon Eyes Ultima SL-400 BW

[Impulsite]

Falcon Eyes Ultima SL-400 BW, практически, так как печатные платы и схемы очень похожи, клон вспышки Godox SK-400.
Лампа по габаритам похожа на RTS10-4530 (viewtopic.php?p=18779#p18779). Размеры в миллиметрах:

d=10
R=65
e=20

---

Добавлено модератором, 7.02.2019: Список ошибок (Error Code) подобных моноблоков Godox:

Показать

Список ошибок для вспышки Godox SK II, отображаемых на дисплее:

E0 - датчик температуры не подключен.
E1 - время заряда слишком велико.
E2 - перегрев компонентов вспышки.
E3 - напряжение на лампе больше нормы на +10%.

В аварийной ситуации звуковой сигнал тревоги пищит каждые пол-секунды. Нажмите кнопку SET, чтобы отключить тревогу

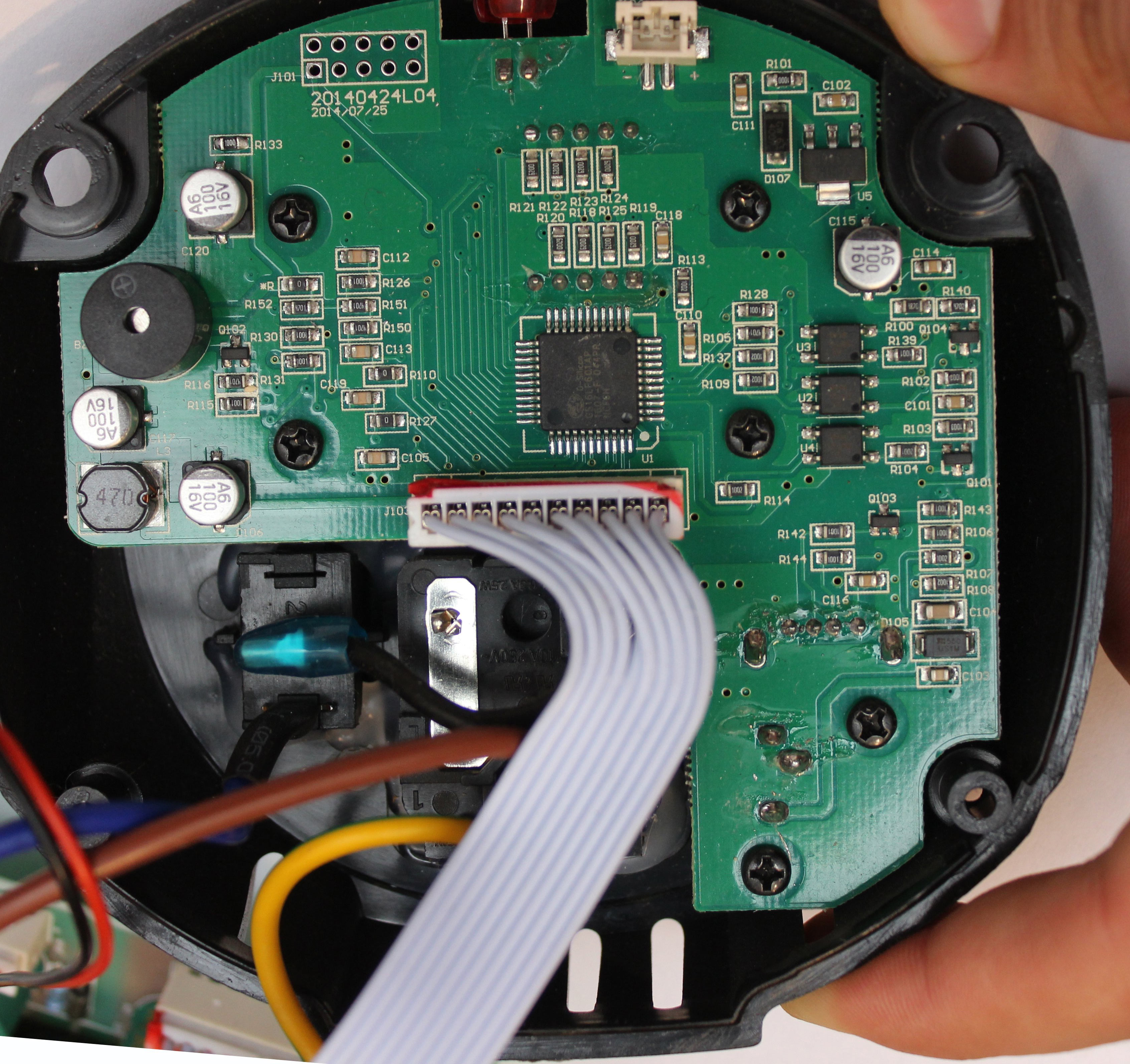

Фото вспышки изнутри прислал коллега rinat rinatov.

[harm]

Такая же вспышка стала писать E2 сразу после включения. При этом может дать пару тройку импульсов, потом не реагирует.
Расшифровки нигде не нашел, может кто-то подскажет что с ней?

[Impulsite]

может кто-то подскажет что с ней?

Только после того, как вы выложите фото внутреннего устройства вспышки и измерите напряжения в тех местах, которые можно будет показать на фото.
Иначе говоря, чтобы поставить диагноз, необходимо измерить напряжения:

1. на аноде-катоде импульсной лампы,
2. на основных конденсаторах,
3. на конденсаторе поджига

при минимальной установке мощности и всё то же самое при максимальной установке мощности.

И обычно при вскрытии бывают видны некоторые признаки, связанные с проявившимся дефектом.

harm, прошу, пользуясь моментом, выложите также размеры (d - диаметр трубки, R - наружный диаметр кольца и e - межосевое расстояние выводов) оригинальной лампы из этой вспышки. На сайтах продавцов одно и то же изображение приписывают разным названиям ламп и это сбивает с толку.

[harm]

Из визуальных признаков вздутый конденсатор 200мF 400V.
Его и парный ему заменил на 220mF 450V - может из-за этого?

d=10
R=65
e=20

Замеры напряжений смогу сделать только завтра

Вспышка выглядит так:
https://falcon-eyes.ru/search/?q=sl-400+bw





Поставил эти конденсаторы

[Impulsite]

вздутый конденсатор 200мF 400V
его и парный ему заменил на 220mF 450V - может из-за этого?

Да, это наиболее частый случай неисправности. И если бы вы сообщили до замены измеренные напряжения на основных конденсаторах и на выводах лампы при низком уровне мощности и при высоком уровне, то картина была бы более понятна. И можно было бы определенно сказать, что значит "E2".

Измерьте сейчас, после замены.

И хотелось бы виды плат с обеих сторон в лучшем качестве. Потом эти снимки пригодятся для восстановления схемы или если у кого-то выгорит дотла, так, что не увидишь, что было до аварии.

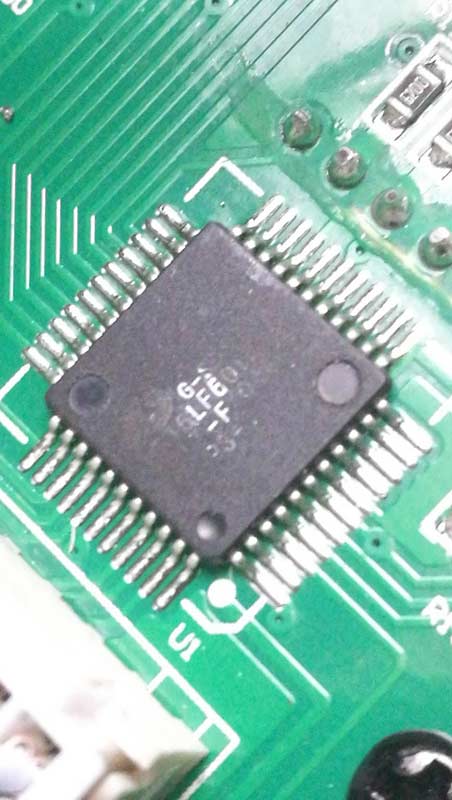

А микроконтроллер уже встречался у нас тут: GS16LF601AP. И очень может быть, что схема viewtopic.php?p=19508#p19508 повторяется в целом, отличаясь в деталях.

[Impulsite]

Пожалуй, можно сформулировать ответ на вопрос, с которого началась эта тема.
Для вспышек серии Falcon Eyes Ultima SL BW:

Ошибка E2 - неисправность цепи заряда, превышение времени заряда.

Сообщите здесь обстоятельства и симптомы, при которых дисплей покажет другую ошибку: E1, E3 или что-то ещё. Ниже, под спойлером список ошибок подобных моноблоков Godox:

Показать

Список ошибок для вспышки Godox SK II, отображаемых на дисплее:

E0 - датчик температуры не подключен.
E1 - время заряда превышает 1 секунду.
E2 - перегрев компонентов вспышки.
E3 - разрядная ёмкость и номинальное напряжение больше нормы на +10%

В аварийной ситуации звуковой сигнал тревоги пищит каждые пол-секунды. Нажмите кнопку SET, чтобы отключить тревогу

И, конечно, то, что обычно пользователь в инструкции к вспышке пропускает:

Меры предосторожности

• После 30 непрерывных вспышек на полной мощности вспышку рекомендуется охладить в течение трех минут. Если вспышка используется непрерывно без охлаждения, возможен перегрев.
• Не используйте лампу пилотного света в течение длительного времени во избежание возгорания аксессуаров из горючих материалов, прилегающих к головной части вспышки, например софтбокса.
• Рекомендуемое время непрерывной эксплуатации пилотного света -не более десяти минут. После десяти минут лампу следует охладить в течение одной минуты.
• При использовании насадки не держите лампу пилотного света включенной в течение длительного времени и не запускайте ее слишком часто (не более шести раз в течение одной минуты).

[rinat rinatov]

Здравствуйте!
Может кто сможет подсказать? Имею вспышку Falcon Eyes Ultima SL-400 BW. Висит на ошибке E2.
Разобрал. При включении конденсаторная сборка шипит и греется, напряжение на контактах конденсатора 520 с чем-то вольт. Я думаю это больше, чем нужно, поэтому они кипят? Куда смотреть? Что управляет напряжением?

[Impulsite]

Ринат, схема здесь практически такая же, как у Godox SK-400. И если напряжение на основных конденсаторах MC1 выше нормы (должно быть не более 395 вольт), то надо проверить зарядный симистор Q201 типа BT139-600. На наличие короткого замыкания между его выводами A2 и A1.
Заменить его лучше на BTA24-600, TF25A60, или другой из серии BTA24, BTB24 на напряжение 600 вольт и выше. При этом заменить резистор R215 1k на другой резистор, величиной 220...300 Ом мощностью 0,5 ватта.

PS: очень хорошо, если получится к симистору привинтить радиатор - пластинку из тонкой меди, алюминия или даже жести, размером примерно 2 на 3 см. Но так, чтобы радиатор не касался других деталей и проводников на печатной плате. Сгодится даже кусок фольгированного стеклотекстолита, лишь бы ушко симистора было плотно прижато к медной стороне стеклотекстолита.

Также проверить исправность оптрона U3 типа MOC3061.

[rinat rinatov]

Спасибо большое за ответ, я голову ломал, прозвонил все диоды, думал, может в конденсаторах дело и хотел пойти уже купить. ) Обязательно проверю симистор. Ещё хотел спросить, а лампа может выйти из строя из за большого напряжения? Сегодня куплю зажигалку и буду проверять лампу пьезоэлементом, но, кажется, она не работает.

[Impulsite]

Возможно повреждены и другие цепи и это сказывается на поджиге лампы. Кроме того, процессор, пока сохраняется состояние ошибки E2, может не разрешать поджиг лампы.
Сначала следует восстановить нормальное напряжение на конденсаторах.

Сегодня куплю зажигалку и буду проверять лампу пьезоэлементом

Если вольтодобавка неисправна, то пьезоподжиг не поможет.

rinat rinatov, пока вспышка в ремонте, сделайте, пожалуйста, приличные фото печатных плат (включая плату управления с цифровым дисплеем), каждую с обеих сторон.

[rinat rinatov]

Здравствуйте! Спасибо за помощь, симистор поменял, напряжение нормализовалось, ошибка Е2 ушла. Но вспышка не вспыхивает, я склоняюсь к тому что всё таки лампа не исправна, при нажатии теста рядом с лампой щёлкает в районе трансформатора поджига, на контактах лампы присутствует напряжение, равное напряжению на конденсаторах.
Фото Платы прилагаю как вы и просили.

---

Добавлено модератором: перенёс фото в первое сообщение темы: viewtopic.php?p=30769#p30769

[Impulsite]

Спасибо. Переснимите, пожалуйста, download/file.php?id=4011&mode=view - там резкость "не доехала". И надо ещё другую сторону платы управления, а также плату лампы, тоже с обеих сторон.

Теперь, что касается поджига: здесь лампа зажигается при соблюдении нескольких условий:

• отсутствие короткого замыкания в группе диодов D208, D208, D209.
• исправность конденсаторов C204, C205 номиналом 0,1....0,22 мкФ 400...630 В
• напряжение на C204, C205 около 400 или больше вольт.
• напряжение на основных конденсаторах от 110 до 380...390 вольт.

[rinat rinatov]

Я вспышку уже собрал, как нибудь разберу сниму, а так я в общем всё проверил, вроде всё так как нужно, напряжение на контактах лампы меняется если меняешь можность. Искра от поджигающего трансформатора есть. В общем на Алиэкспресс заказал лампу новую, как придет с ней буду проверять, а то тут за 2900 покупать жаба душит.

[Impulsite]

Думаю, лампа у вас исправна. Только она рассчитана на высокое напряжение. Которого нет. Вот вы пишете:

ошибка Е2 ушла. Но вспышка не вспыхивает...
на контактах лампы присутствует напряжение, равное напряжению на конденсаторах.

Такое возможно, когда один из трех диодов, D207, D208, D209 типа 6A10, пробит с КЗ.

Можно проверить лампу отдельно. Нужна примерно такая схема:



Её можно собрать из старой советской вспышки. Здесь к лампе приложено напряжение около 600 вольт, достаточное, чтобы ваша лампа устойчиво зажигалась. конденсаторы C2, C5 можно небольшие, от 10 мкФ 400 В. И почитайте здесь: viewtopic.php?f=27&t=2008

[rinat rinatov]

Приветствую! Как я и думал, была не рабочая лампа. Заказал с Алиэкспрес за 600 руб лампу на 400w, поставил и всё заработало, как ни в чем не бывало. Взял лампу https://aliexpress.ru/item/32920058056.html обрезал ножки в нужную длину и от оригинальной лампы перепаял наконечники.
