Falcon Eyes SL-150, SL-300, SL-400, студийная

[alec111111]

Здравствуйте,
проблема со вспышкой Falcon Eyes SL-400, после падения не заряжается и соответственно не дает импульс.
Нужна схема принципиальная.
Заранее благодарю, за помощь...

---

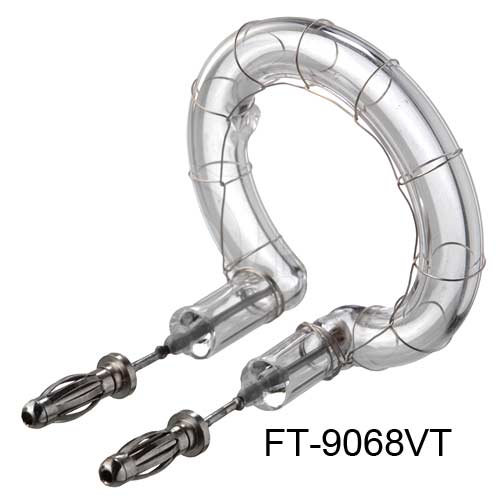

Добавлено модератором: кольцевая лампа, быстросъёмная с наконечниками "банан": viewtopic.php?p=26946#p26946
FT-9070VT (SL-150) d=7 mm r=32 mm R=45 mm e=12 mm g=8,5 mm L=34,5 mm
FT-9069VT (SL-300)
FT-9068VT (SL-400)

[Impulsite]

Здравствуйте, alec111111!
Судя по внешнему виду, у этой вспышки имеется клон Visico VT-400.
Схемы не встречалось и вряд ли встретится, пока здесь кто-нибудь не нарисует сам.
Как правило, вспышки одного класса не сильно отличаются по устройству. Если вы в силах открыть вспышку и показать, как она устроена, то, вероятно, что я вам смогу помочь.

Вы пробовали менять импульсную лампу? Они чаще всего страдают при падениях.

[alec111111]

Спасибо за ответ, к сожалению пока в командировке. При поврежденной лампе зарядка вспышки и сигнал о окончании зарядки будет происходить?, как только доберусь до дому, постараюсь вскрыть ее и сделать фотографиии.

[Impulsite]

При поврежденной лампе зарядка вспышки и сигнал о окончании зарядки будет происходить?

Да, будет. И лампа там быстросменная, FT-9068VT, переставьте с заведомо исправной вспышки и проверьте работоспособность.

Выложите также снимки и размеры (d - диаметр трубки, R - наружный диаметр кольца и e - межосевое расстояние выводов) оригинальной лампы из этой вспышки. На сайтах продавцов одно и то же изображение приписывают разным названиям ламп и это сбивает с толку.

[mirjavad]

У меня такой же аппарат. Но проблема немного другая, ни по кабелю, ни по вспышке, не происходит синхронизация. Вспышка реагирует только на кнопку ТЕСТ. Раскрыл плату, повреждений не нашел нигде. С аппаратной части вроде все ок. В чем может быть проблема? И возможно ли откуда-то заказать "мозг"? Может проблема в нем.

[olegfdel]

Если так, то возможно питание запускающих цепей организовано по-разному. Для "тест", отдельно, для остального (ИК и провода), отдельно. Такое встречал и как раз в VISICO. По моим записям бесрансформаторное питание RC цепь, затем, диодный мост - пульсирующее 12в- стабилитрон 4,7в.
ИК же канал питался от 7805, но тоже по входу гасящая RC цепочка. Не понял сплетений пульсирующих напряжений 12в и 5 в. Синхронизация тиристора с сетью сетью м. б.? Да, еще, кварца там не было, - тактовая контроллера сетевые 100гц. Вот что нашел у себя в записях. Может поможет. Короче различите источники запуска по признаку организации питания.

[mirjavad]

Может кто знает откуда лампу заказать? По каким параметрам искать в алиэкспресс? Буду очень признателен.

[falcon eyes]

Может кто знает откуда лампу заказать? По каким параметрам искать в алиэкспресс? Буду очень признателен.

Подойдет от SS-300DG, наименование FPD-9055, она немного меньшим диаметром.
