Raylab Axio RX-100, Axio RX-150, Axio RX-200, есть схема

[Freeze16]

Хвала админу и всем тем, кто помогает!
Вчера благодаря схеме 2 башки починил.

[light42a]

Здравствуйте.
Вышла из строя вспышка RX-200, задымилась. Предохранитель живой. При вскрытия обнаружились выбитые разрядные конденсаторы С52, С53, С44 и два вздутых зарядных С20, C21, плюс ко всему частично сгорела дорожка на одной плате. Вышеуказанные конденсаторы заменили на аналогичные, дорожку восстановили. Резистор R19 нормальный, выдаёт своё сопротивление. При включении вспышка пищит и начинает греться. Куда ещё смотреть? Хотелось бы её восстановить.

[Impulsite]

Здравствуйте, light42a!
Чтобы разговор был предметным, покажите на фото какая именно дорожка была восстановлена (и как) после аварии. И загляните в личные сообщения (ЛС).

[Caribe]

Здравствуйте,
необходимо сделать 3 вспышки raylab axio rx 200. У двух вспышек, как я понял необходимо поменять конденсаторы, при включении хлопок и вырубает счётчик.
Другая вспышка просто не вспыхивает, лампа рабочая.
Напишите, пожалуйста, кто готов сделать и сколько будет стоить?

[Impulsite]

Здравствуйте, Caribe!
Ваш вопрос перенесён в другой раздел: viewtopic.php?f=25&t=2050

[iq700]

Добрый вечер!
Перечитал всю ветку об этих вспышках, не нашел опохожей проблемы

Имею 2 штуки AXIO RX150 в которых не регулируется пилотный свет (раньше регулировался).
В обоих положениях переключателя пилотного света, лампа просто горит и не реагирует на переменный резистор (только что преверил - даже в положении выключенного пилотного света, лампа горит точно так же). Все остальное работает нормально.
Подозреваю, это из-за применения в них 100 вт лампочек вместо 60 вт.

Насколько я понял, во всех этих вспышках регулировка пилота идет через симистор BTA16? То есть или он пробит или цепь управления не работает, но это мои нубские умозаключения.
Куда смотреть, во что тыкать мультиметром?

Заранее спасибо!

[Impulsite]

Здравствуйте, !
Сообщите, вопрос ещё актуален? Если да, постараюсь ответить подробнее.

[iq700]

Здравствуйте, !
Сообщите, вопрос ещё актуален? Если да, постараюсь ответить подробнее.

Да, актуален. Буду признателен!

[FilO]

Доброго времени, купил на свою голову RX-200, сгорела импульсная лампа. Есть какие-либо аналоги, что можно воткнуть на ее место?)

[Impulsite]

Здравствуйте, FilO!
Пригодна любая лампа с габаритами, как у вашей, https://impulsite.ru/ctlg/parts/tube/ri ... b-axio.jpg
Или чуть крупнее, но чтобы межосевое расстояние выводов было 20 мм. Когда нет лампы с наконечниками "банан", можно купить лампу с проволочными выводами и напаять "бананы". Иногда это существенно дешевле бывает.
Импульсные кольцевые лампы
ИФК-120 - пробная лампа с наконечниками типа "банан"

[FilO]

Нашел парочку вариантов, но продавцы говорят, что не подойдут, аргументируя тем, что там выше мощность в джоулях
https://lightphotos.ru/studiynoe-oborud ... 30-te.html
https://lightphotos.ru/studiynoe-oborud ... -3525.html
Хотелось бы Ваше авторитетное мнение услышать)

[Impulsite]

Обратите внимание на параметры. Вот что пишут к RTS10-3525

Диаметр трубки - 10 мм.
Внутренний диаметр кольца - 45 мм.
Наружный диаметр кольца - 65 мм.
Расстояние между осями электродов - 15-16 мм.

Если безразлично расположение лампы относительно отражателя (будет сильное смещение в сторону), то можно RTS10-4530. И, возможно, придется увеличить отверстия в рефлекторе. У китайцев на Али есть и много подходящих ламп. Притом, значительно дешевле.

продавцы говорят, что не подойдут, аргументируя тем, что там выше мощность в джоулях

Неверный аргумент.

[FilO]

Собственно их неверная аргументация и вынудила шерстить просторы интернетов в поисках профессионала, рад, что наткнулся на данный форум. )
Спасибо большое, присмотрюсь к варианту с RTS10-4530, но для начала прислушаюсь к вашему совету и попробую найти на Али требуемое. )

[Impulsite]

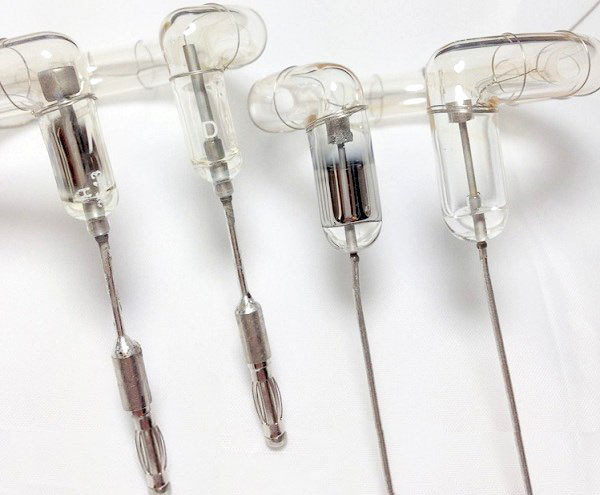

ring xenon tube
ring xenon tube

[FilO]

Еще раз благодарю выберу наиболее подходящую, возьму отдельно бананов или со старой лампы выдерну и попробую приспособить)

[iq700]

Здравствуйте, !
Сообщите, вопрос ещё актуален? Если да, постараюсь ответить подробнее.

Здравствуйте! Вы планировали написать о ремонте регулировки пилотного света в моноблоках. Возможно, Вы забыли? Мне действительно интересно было бы починить их. Заранее благодарю.

[Raptor_3000]

Добрый день! Прошу помощи! Axio RX-200 версия 1.0
Не включается. При подаче питания динамик пищит импульсами некоторое время, а затем начитает постоянно пищать, диод готовности еле горит, силовые конденсаторы не заряжаются, на кнопку тест не реагирует. Сопротивление R19 было заменено до меня. Если достать процессор (S3F9454BZZ), то, естественно, не пищит. Куда смотреть подскажите. Сопротивление по 5v - 25 Ом норма?
Спасибо!

[Impulsite]

Здравствуйте, Raptor_3000!
1) Какие напряжения на аноде-катоде импульсной лампы и какие напряжения на основном конденсаторе?
2) Работает ли реле J1? Слышны ли щелчки в реле при попытках поджига?
Заряда может не быть по разным причинам. Наиболее частые, когда контакты реле 1 и 2 не замыкаются при включении вспышки. Или, например, имеется обрыв в зарядных конденсаторах или в симисторе TCR1. https://impulsite.ru/ctlg/raylab/rx-axi ... 200-01.png

[Raptor_3000]

Спасибо, что откликнулись!
Заснял видео поведения https://drive.google.com/open?id=1K7R6w ... chC-lbKdHv
1) Напряжения на лампе скачет от 0 до 180 В. На основном конденсаторе от 0 до 82 В. Измерения делал от общей земли на разъеме питания.
2) Сложно разобрать при писке спикера, но ,по-моему, щелкает. Складывается ощущение, что не держит заряд, самопроизвольно разряжается.
Между выводами МС- и МС+ напряжения нет.
На выводе К симистора TCR1 напряжение скачет относительно земли 0-180 В. Все скачки напряжения происходят импульсами, как на видео.

[Impulsite]

Вроде бы на фоне писка все же слышны щелчки реле. И, кстати, громкость пищалки можно уменьшить, заклеив отверстие кусочком изоленты.
Правильно я понимаю, что схема вспышки вам никак не помогает?

[Raptor_3000]

Очень помогает, но понять почему она себя так ведет пока не могу. буду пробовать проверять все элементы.

[Impulsite]

Общей землей схемы является минус основных конденсаторов, относительно этого минуса следует измерять напряжения.

Начните с проверки C16, C20, C21, C22. Далее TCR1 и оптрон U3. Наиболее вероятно, что симистор TCR1 в обрыве.

На выводе К симистора TCR1 напряжение скачет относительно земли 0- 180В.

Скорее всего реле исправно, замыкание контактов и дает скачки напряжения.

PS: ещё проверьте R3, R20 - через них МК измеряет напряжение на основных конденсаторах. И R30, R31 - контроль за напряжением вольтодобавки.

[Raptor_3000]

Можете подсказать, как работает реле в этой схеме? Без питания обмотки реле, контакты 1 и 2 разомкнуты? При подаче питания на обмотку реле, МС- соединяется с землей и начинают заряжаться основные конденсаторы?

[Impulsite]

Да, всё так. При включении контакты 1 и 2 замыкаются и соединяют MC-- и GND, конденсаторы заряжаются только когда симистор TCR1 открыт управляющим током, поступающим на УЭ симистора через открытый оптрон U3 и R19.

[Raptor_3000]

Подскажите, какое должно быть напряжение на контакте G симистора TCR1, для его открытия? У меня импульсы до 20В. На контакте A импульсы до 180В. Далее, R19 точно целый. Ка проверить оптрон? Питание 5В на 1 пине есть, на пине 2 - 0В. Прозвонил пины диодной прозвонкой пины 1(красный щуп) и 2 (черный), падение напряжения 1500 мв, многовато. В обратной последовательности - 1 (бесконечность). Можно ли сделать вывод, что оптрон неисправен? И можно ли исключить процессор, тк. он управляет "отпиранием" U3.
