Лампа-вспышка Raylab RP-Mini с цоколем E27

[Sanseich]

Купил на днях данную вспышку за 100р, не рабочую, для "покопаться внутри". Сказали не вспыхивает, наверное лампа сгорела.
Первичный осмотр показал, что облетело напыление поджига на лампе, намотал проволочку, от кнопки тест не вспыхивает. Заряд есть, индикатор горит, на лампе 300в. Думал что-то с поджигом, проверил трансформатор и конденсатор, всё ок. Потом додумался проверить свето-синхронизатор, от вспышки работает. Далее предположил, что раз не вспыхивает от кнопки тест, то виноват оптрон TLP521, проверил его, вроде рабочий, но всё равно заменил на PC817. Всё равно на кнопку не реагирует, кнопку проверил, работает, на снхроконтактах 8в примерно. На этом этапе пока всё застопорилось
Схема немного похожа на UFO SDW-60M AC Slave viewtopic.php?f=7&t=927



https://b.radikal.ru/b11/2101/94/50dfc798dc3a.jpg
https://d.radikal.ru/d11/2101/2f/08dd2b7fc2ad.jpg
https://b.radikal.ru/b07/2101/94/4e48a4faa272.jpg
https://a.radikal.ru/a27/2101/b0/d5274b7de183.jpg

[Impulsite]

Sanseich, а что если подкинуть исправную ИФК-120 вместо перегретой лампы?

[Sanseich]

Так вспышка от свето импульса работает, не работает только от кнопки тест, или ифк для эксперимента подкинуть? Просто не хочется рабочую лампу выпаивать, а то заляпаю её всю или разломаю что-нибудь при демонтаже.

[Impulsite]

Так вспышка от свето импульса работает

А, так лампа в порядке? Я не правильно понял описание, прошу извинить.

не работает только от кнопки тест

Ну и ладно, часто ли нужно на ведомой вспышке пользоваться кнопкой "Тест"? Наверное, нет. Если и синхрогнездо не работает, тогда по крупным снимкам печатной платы можно будет нарисовать схему вспышки, разобраться, как там вписана кнопка и синхрогнездо и исправить дефект.

[Sanseich]

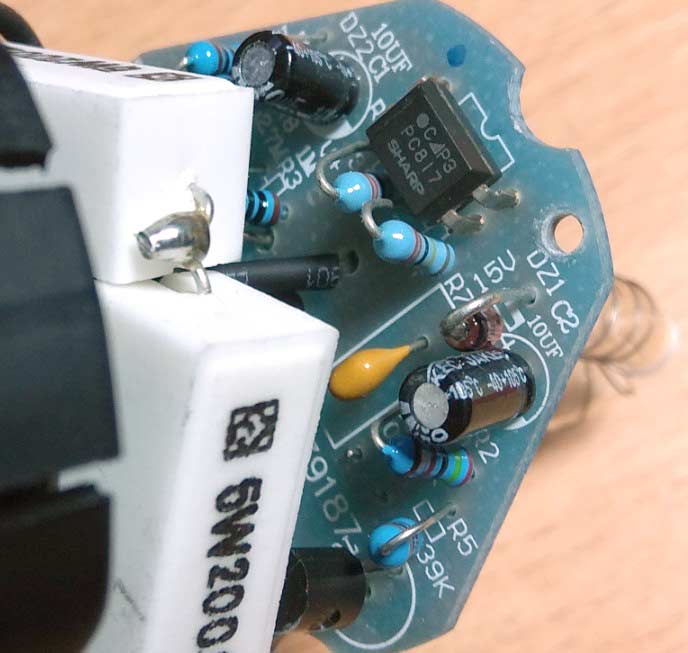

Кнопка тест стоит параллельно синхрогнезду, напряжение на контактах есть. Замена оптрона на другой ничего не дало, может дефект со стороны светосинхронизатора? транзисторная часть оптрона его не запускает при нажатии тест, однако от свето импульса вспышка работает.
https://b.radikal.ru/b01/2101/43/a0c1ff6a2fd5.jpg

[Impulsite]

Не вижу, правильно ли подключен оптрон. Обычно в таких схемах выход оптрона, т.е. выводы 3 и 4 бывают подключены параллельно фототранзистору светосинхронизатора. Иначе говоря, замыкание выводов 3 и 4 должно давать срабатывание поджига. Но здесь, вроде бы, иначе сделано. К чему там стабилитрон DZ1?..
Не разбирая, добавьте ещё снимков платы с разных сторон, и сторону проводников крупнее, чтобы видны были дорожки. Тогда будет понятнее, что и как соединяется.

И ещё можно проверить, как подключен вход оптрона. Замыкание кнопки или синхрогнезда должно соединять катод светодиода оптрона, т.е. 2 вывод с минусом конденсатора C1, если я правильно понимаю схему. И если в резисторах нет обрыва.

И не надо обрезать картинки менее 1000 пиксел на короткую сторону.

[Sanseich]

Усё, починил, электролиты 10мкф 25в усохли по обе стороны оптрона,потеряли ёмкость, заменил на другие, кнопка тест работает.
