Анамар,
буквально вчера ремонтировал беспроводную систему от люстры - принцип тот же самый, пульт кнопки реле, даже вид аналогичный, только у меня пыхнули стабилитроны на питании. У вас просто советую, ПОМЕНЯТЬ все электролиты по питанию и проверить диоды на питании.
ДОБАВИТЬ!!! 1500-3600мкф*6.3в на выход стабилизатора 7805.
В 99% вероятности поможет. Плюс от радиомодуля сделайте антенку в виде спирали, и выставьте нестандартные настройки на пульте и приемниках дип-переключателями, которые находятся на плате и пульте, потому что может в соседнем помещении пользуются прибором с таким же кодером.
Скажу даже больше, вся лабуда там сделана на PT2272, PT2262 серии просто на удержание, т.е. c M-суффиксом.

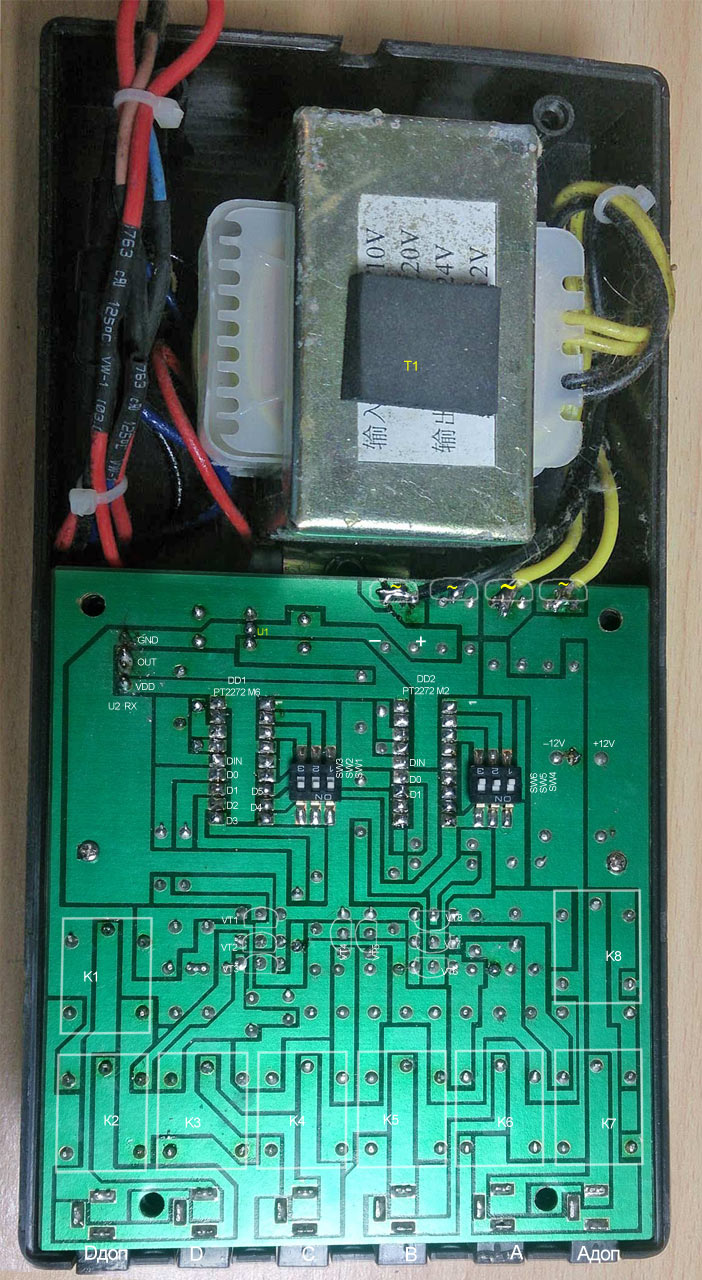

Это видно по тому, что организовано все на 2-х дешифраторах. Схемы симметричны, разница только в одном адресе.
У меня в люстре был сделан приемник на контроллере ввиду того, что надо было рулить режимами, плюс была программа переключения, а тут просто: нажал оно едет вниз/вверх... смотря что нажал.
У микросхем команды разделены. Видно по фото, одна нога возле переключателя у одной микросхемы в воздухе, у второй на минус питания пошла, либо на плюс. В общем, дерзайте, можно в пульте поменять микросхему на PT2262, а в приемнике на PT2272.
Спиливание это обычная практика того, чтоб не нашли РАСПРОСТРАНЕННЫЙ аналог, - если б там стоял контроллер с программой никто бы спиливать ничего не стал - так как прошивку взять и скачать с чипа не получится.
Вот с пояснениями схемку подрисовал тебе - проверяй радиомодуль. В точках от 1 до 8 тыкайся вольтметром, это самое простое. В ждущем должно быть 0 вольт, при приеме на выходе 5 вольт.
